化验室中电子秤的正确维修指南

点击: 次 时间:2019-03-29 07:38

序言:电子衡器系带有电子装置的以数字显示的重量测量仪表。它是由:称重传感器,运算放大器,A/D转换集成电路,智能单片机,显示驱动和显示电路,键盘电路,多功能接口电路,交流/直流/充电/蓄电/稳压电路组成。各种故障的现象和根源千奇百怪。

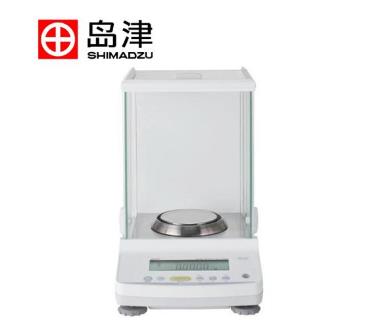

岛津天平ATX124万分之一分析天平

1 不归零(不回零,不称重)
a检查传感器输出信号值是否于标准内。(A/D的总放大码/使用内码范围/底码范围)
b未在标准内,请参考第十项目作补偿。
c如无法补偿请检查传感器是否不良。(请依照第八项作检测)
d请依照说明书指示,做重量校正。
2 称重量不准
a 观测内码值是否稳定,传感器各部位是否有摩擦现象,稳压电源是否稳定,运放电路是否正常,A/D电路的线路版是否有异物,反馈电阻/电容/滤波电容是否不良或漏电。
b检查传感器输出信号值是否于标准内。
c未在标准内,请参考第十项目作补偿。
d使用砝码测试秤盘四脚秤量是否平均。(如不平均,请参照第九项进行磨秤)
e请依照说明书指示,做重量校正。
3 无法开机
a请先确定非为保险丝、电源开关、电源线及电压切换开关的问题所造成。
b检查变压器有无AC110/220输入及AC18V输出。
c请将电池取下再以AC电源开机,以了解是否为电池电压不足所造成。(测量电池电压,要高于6V以上,低于时请充电,若低于5.5V,且充饱电不久就没电时请更换电池)。
4显示不良
a将正常LCD接脚用手并联在维修秤LCD上,再开机观察正常的LCD上是否也有相同不b良情况,如没有的话就可断定为LCD不良。
b检查CPU接脚有无氧化、冷焊或短路现象。
C LCD之接脚与孔位是否有氧化、冷焊或短路现象。
d检查CPU与LCD之间线路有无断路。
5 按键不良
a请先更新K/B测试,如新K/B功能正常时,则可判定为K/B不良。
b测量K/B与CPU之间线路有无断路、冷焊。
c检查K/B脚座是否有接触不良现像。
d测量K/B与CPU回路上的二极体是否有短路、 断路。
6 无法秤到满载
a检查传感器输出信号值是否于标准内。
b未在标准内,请参考第 十项目作补偿。
c如无法补偿请检查传感器是否不良。(请依照第八项做检测)
d补偿后如有不稳或无法补偿,请更换传感器。
e检查内部有无线材或保护装置干涉。
f电池电压是否在6V以上。
g更换L/C测试是否为传感器不良造成。
7 电池无法蓄电
a请先确定非为保险丝、 电源开关、电源线及电压切换开关的问题所造成。
b检查变压器有无AC110/220输入及AC18V输出。
c将电池于机板接PIN取下,量 测机版充电电压是否为7.2V左右,如不足请检查电源相关回路。
d检查机版,变压器输入端插PIN附近之二极体是否正常。
e更换蓄电池。
8 传感器不良判别
a静态量法:使用三用电表之欧姆档,分别量测传感器之E+对S+、S-(或是E-对S+、S-也可)阻 值是否相同,一般而言误差在0.5Ω以上就需做补偿,如误差过大(2Ω以上)则建议更换L/C。
b动态量法:将传感器接线正确的接回主机板,使用数位电表(四位半以上较佳)之DCV档上,量测S+对地与S-对地之电压是否相等(最好是0误差),如不相等需做传感器补偿。
9 角耦差调整(单传感器)
a先进行重量校正。
b以满载的1/3砝码量测秤盘四角看其显示值。
c以锉刀磨1~4角中秤量值最低的那边后按归零。(第一次磨秤时,请以小力试磨的方式来测试其力道,以避免造成传感器损伤)
d重复2~3项动作,直到秤盘四 角以中心为基准误差在±1跳内,再做重量校正即可。
e如果秤盘四角值误差过大,而且经磨秤后还是过大的话,就表示此传感器已故障,或是磨秤方法错误。
f磨秤时需注意传感器规格,满载重量越轻,磨的力道也要越轻。
10 传感器补偿
a传感器输出信号过高请加一电阻器(50K~2.2MΩ依情况使用)在传感器的"E+S-"之间信号使值到正常范围(电阻值越低=传感器输出信号越低)。
b传感器输出信号过低或-ERR请加一电阻器(50k~2.2MΩ 依情况使用)在传感器的"E+~S+"之间使信号值到正常范围(电阻值越低=传感器输出信号越高)。
附录:检测A/D电路放大码的方法
把电子秤调试到内部设定状态(使之显示当前的内码状态)施加满称量砝码,记录此放大码值,它们的关系:底码值 + 满称量放
