实验中旋转蒸发仪的工作原理

点击: 次 时间:2019-03-29 07:31

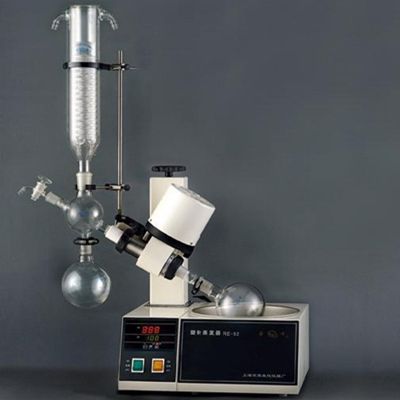

旋转蒸发仪实验室仪器

        旋转蒸发仪,主要用于在减压条件下连续蒸馏大量易挥发性溶剂。尤其对萃取液的浓缩和色谱分离时的接收液的蒸馏,可以分离和纯化反应产物。旋转蒸发仪的基本原理就是减压蒸馏,也就是在减压情况下,当溶剂蒸馏时,蒸馏烧瓶在连续转动。结构:蒸馏烧瓶可是一个带有标准磨口接口的梨形或圆底烧瓶,通过一高度回流蛇形冷凝管与减压泵相连,回流冷凝管另一开口与带有磨口的接收烧瓶相连,用于接收被蒸发的有机溶剂。在冷凝管与减压泵之间有一三通活塞,当体系与大气相通时,可以将蒸馏烧瓶,接液烧瓶取下,转移溶剂,当体系与减压泵相通时,则体系应处于减压状态。使用时,应先减压,再开动电动机转动蒸馏烧瓶,结束时,应先停机,再通大气,以防蒸馏烧瓶在转动中脱落。作为蒸馏的热源,常配有相应的恒温水槽。

使用方法:

1.高低调节:手动升降,转动机柱上面手轮,顺转为上升,逆转为下降. 电动升降,手触上升键主机上升,手触下降键主机下降.
2.冷凝器上有两个外接头是接冷却水用的,一头接进水,另一头接出水,一般接自来水,冷凝水温度越低效果越好.上端口装抽真空接头,接真空泵皮管抽真空用的.
3.开机前先将调速旋钮左旋到最小,按下电源开关指示灯亮,然后慢慢往右旋至所需要的转速,一般大蒸发瓶用中,低速,粘度大的溶液用较低转速.烧瓶是标准接口24号,随机附500ml,1000ml两种烧瓶,溶液量一般不超过50%为适宜.

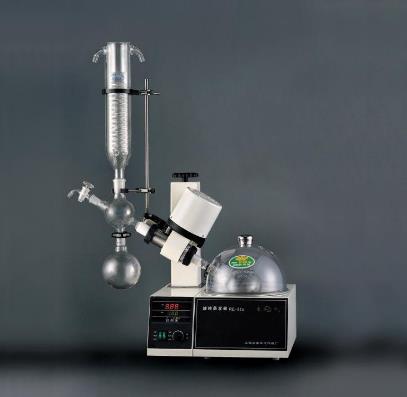

旋转蒸发仪实验室常用旋转蒸发仪
注意事项:

1.玻璃零件接装应轻拿轻放,装前应洗干净,擦干或烘干.
2.各磨口,密封面密封圈及接头安装前都需要涂一层真空脂.
3.加热槽通电前必须加水,不允许无水干烧.
4.RE-52B必须使(19)拧入保险孔内保险,以免损坏烧瓶.
5.如真空抽不上来需检查
 (1)各接头,接口是否密封
 (2)密封圈,密封面是否有效
 (3)主轴与密封圈之间真空脂是否涂好
 (4)真空泵及其皮管是否漏气
 (5)玻璃件是否有裂缝,碎裂,损坏的现象
