棱光紫外可见分光光度计如何更换光源？

以棱光756S紫外分光光度计为例，说明更换光源的步骤。

一、更换氘灯

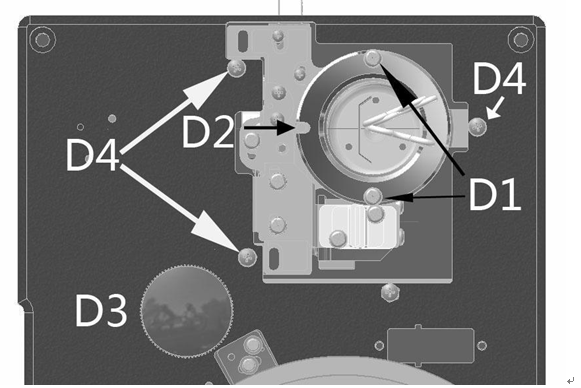

1、打开上盖，卸下氘灯电源线及 2 个固定氘灯的螺丝 D1(如图1 箭头 D1)，取出旧氘灯。

图1

2、将新氘灯装入灯室，注意图1 中 D2 处氘灯安装方向，用螺丝 D1 固定并连接电源线，氘灯电源线必须按照颜色接线。

3、打开电源，移动波长到 250nm，使灯室光源切换到氘灯，拔下单色器上的黑圆盖（图1 中箭头 D3 位置），检查光斑中心是否对准狭缝中心（如图2）。正常情况经过工厂预校正的氘灯光源光斑无需调整均可对准狭缝中心。

图2

4、若氘灯光斑中心与狭缝中心存在微小差距，通过螺丝 D4（图1中箭头 D4 位置）的3 个螺丝调节，先拧松螺丝 D4（注意无需拧下螺丝），旋转整体灯室，将氘灯光斑中心对准狭缝中心，再拧紧螺丝。

5、整理线路，安装外壳。

二、更换钨灯

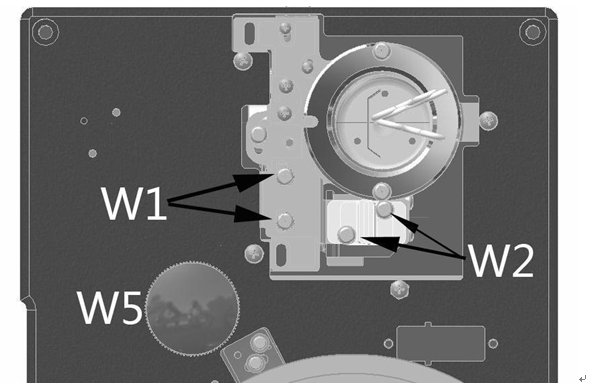

1、打开上盖，卸下钨灯电源线及灯座（图3 箭头 W1）。

图3

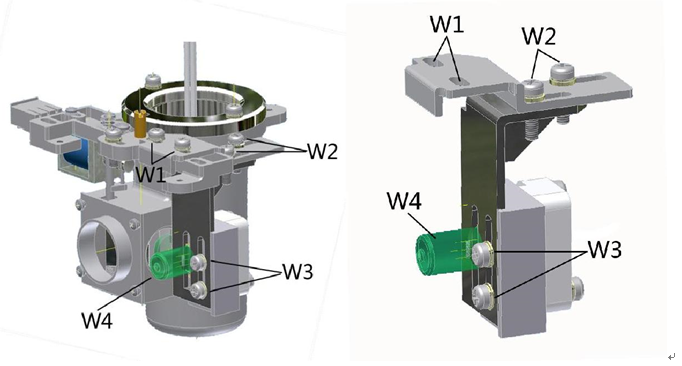

2、更换钨灯（图4 箭头 W4），换好后将钨灯灯座装回灯室。

图4

3、打开电源，移动波长到 580nm，使灯室光源切换到钨灯，拔下单色器上的黑圆盖（图3 箭头 W5 位置），检查光斑是否对准狭缝。

4.如图4 螺丝 W1 可以调节钨灯前后距离，螺丝 W2 可以调节钨灯光斑水平位置，螺丝 W3 可以调节钨灯光斑高低，通过调节这两组螺丝，使钨灯光斑对准狭缝。

钨灯上下位置的调整：因调整钨灯光斑高低的螺丝 W3 需要将整个钨灯灯座拆下，建议在更换旧钨灯时先用卡尺记录下钨灯灯丝与灯座端部的上下相对位置距离，再将新钨灯调整到所记录的位置即可。如更换的新钨灯与旧钨灯灯丝位置差距不大，大多数情况下无需调整钨灯的上下位置，既不用调整如图4 螺丝 W3 的位置。

钨灯水平位置的调整：将钨灯灯座固定到灯室上，通常情况将灯座靠紧氘灯方向，固定螺丝 W1（图 4 螺丝 W1），拧松螺丝 W2（注意无需拧下螺丝），观察光斑与狭缝的位置关系，左右移动钨灯位置，使钨灯光斑对准狭缝中心。拧紧螺丝 W2。

5、整理线路，安装外壳。
