余氯分析仪知识大全

点击: 次 时间:2019-12-09 16:31

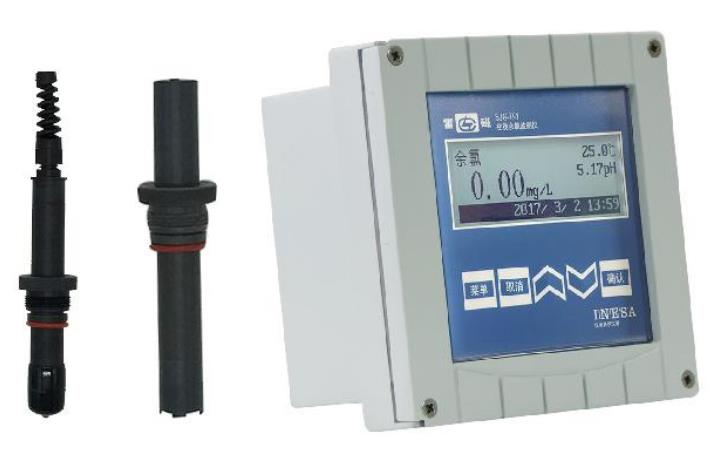

余氯分析仪知识大全(图1)

余氯分析仪*概述




  余氯分析仪由电子单元和测量单元(含流通池和余氯传感器)组成。采用进口余氯传感器,具有免标定,免维护,精度高,体积小,功耗低等特点。显示仪表具有斜率校正、零点校正功能,测量值实时显示功能,更兼有温度自动补偿、PH值手动补偿功能,将电极信号补偿计算后转化为更为准确的余氯信号。对应于测量值的模拟输出信号可以与各类调节器连接,组合成为控制系统,如两位调节器、时间比例调节器、非线性调节器、PID调节器等等。适用范围广,具有极高的兼容性。本产品广泛用于饮用水处理厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等对水溶液中的余氯含量进行连续监测的行业。



余氯分析仪*测量意义




  氯是*常用的水消毒剂,应用极广,从饮用水、废水的处理到泳池、矿泉疗养地的卫生处理以及食品加工过程中的消毒灭菌都有应用。余氯测量的概念-氯的存在方式:

  1. 活性游离氯(自由活性氯) 活性游离氯(自由活性氯)

  次氯酸分子,HClO,它是消毒过程中起*重要作用的部分。

  2. 总游离氯(游离氯、游离余氯) 总游离氯(游离氯、游离余氯)

  是通常所指的氯消毒剂,它们由这些方式的氯组成: 单质氯气分子Cl2、次氯酸分子HClO、次氯酸根离子ClO- (次氯酸盐)

  3. 化合氯(氯胺) 化合氯(氯胺)

  由氯和氮化物(NH2、NH3、NH4+)化合构成化合物,此化合态的氯 化物无消毒活性作用。

  4. 总结合氯(总氯、总余氯) 总结合氯(总氯、总余氯)

  指游离氯和化合氯的总称。



余氯分析仪*工作原理




  余氯传感器含有两个测量电极,HOCL 电极和温度电极。HOCL 电极属于克拉克型电流传感器,采用微电子技术制造,用于测量水中次氯酸(HOCl)的浓度。这个传感器由小型的电化学式的三个电极组成,其中一个工作电极(WE),一个反电极(CE) 和一个参考电极(RE)。测量水中的次氯酸(HOCl)的浓度的方法是建立在测量工作电极由于次氯酸浓度变化所产生的电流变化。传感器将这个变化信号处理转化成为电压信号传输出来。温度电极是一个标准的硅传感器,它安装在探头上、毗邻集成的HOCL 电极。它将测量的温度信号同样集成到传感器电路中来,传感器将这个变化信号处理转化成为电压信号传输出来。显示仪表将HOCL 电压信号处理后与温度信号、PH 值进行补偿、计算,*终显示并输出测量溶液中的余氯含量。



余氯分析仪*性能指标




  测量范围:0~5.00ppm(HCLO)

  0~5.00ppm(CLO2)

  测量精度:2%FS(0~5.00ppm)

  分辨率:0.01ppm

  PH范围:5.5~9

  传感器使用寿命:≥9个月

  响应时间:< 1min (90%,20℃)

  水合时间:≥1h

  标定方式:无需标定

  测量范围:1~40℃

  分辨度:0.1℃

  工作温度:0-50℃

  环境湿度:≤95%无冷凝水

  电 源:220V AC

  外形尺寸:210×185×120mm

  流通池

  *低流量:100L/h(保持恒定流速)

  接口材质:PTFE或PVC

  连 接 管:PU管

  接口尺寸:1/4英寸

  交叉灵敏度

  * 传感器会对二氧化氯(ClO2)、臭氧(O3)、双氧水(H2O2)产生交叉敏感。

  * 使用双氧水会显著的缩短传感器的寿命。

  * 传感器不适用于电解盐水系统



余氯分析仪*特点




  1、稳定、可靠

  根据工业和环境在线的要求,将电气部分和水力管道部分完全,这种简单稳定的LFA系统结构确保了分析仪在电气、水力等方面的高度稳定性,保证了分析仪可以长时间稳定运行。

  2、便于安装

  分析仪在出厂前成功经历并通过一系列测试。安装时只需连接药剂管、样品管道、纯水管道、废液管道和电源线,设定好参数即可启动。

  3、自动校正

  分析仪根据用户设定的校正时间和校正类型来进行校正,所得结果将与原分析仪储存的校正结果进行比较,若小于用户设置的误差限值,则接受并替换原有校正参数,若大于用户设置的限制,则不替换原有校正参数并有报警信号输出。

  4、自动稀释

  可自动对高浓度样品进行稀释

  5、测量间隔可根据实际情况自由设定

  用户可以根据自由设定测量时间间隔。在两次测量之间分析仪保持在待机模式,避免了药剂浪费。



余氯分析仪*优点




  v 长时间自控,低维护量,低运行成本

  v 可存储400组数据

  v 药剂消耗低,预备时间短

  v 维护简单,不需特殊的电工培训

  v 电气部分和水力部分完全隔离

  v 采用微电脑控制处理单元,全自动运行

  v 背光LCD显示,可显示读值和O.D曲线,

  v 具有自我诊断功能,能识别是否缺少水样或药剂

  v 标准4-20mA模拟输出,标准RS232数字输出

  v 断电后,具有来电自启动功能。

  v 可与本地或远程PC连接实现远程控制



余氯分析仪*结构




  余氯分析仪主要分为余氯传感器、显示仪表、流通池三部分。

  1 余氯传感器

  余氯传感器含有两个测量电极,HOCL电极和温度电极。HOCL电极属于克拉克型电流传感器,采用微电子技术制造,用于测量水中次氯酸(HOCl)的浓度。这个传感器由小型的电化学式的三个电极组成,其中一个工作电极(WE),一个反电极(CE)和一个参考电极(RE)。测量水中的次氯酸(HOCl)的浓度的方法是建立在测量工作电极由于次氯酸浓度变化所产生的电流变化。传感器将这个变化信号处理转化成为电压信号传输出来。温度电极是一个标准的硅传感器(KTY13-5INFINEON),它安装在探头上、毗邻集成的HOCL电极。

  它将测量的温度信号同样集成到传感器电路中来,传感器将这个变化信号处理转化成为电压信号传输出来。

  2 显示仪表

  显示仪表主要有显示、隔离、变送等功能。电源采用变压器隔离处理,有效防止市电对测量结果的影响;

  传感器信号采用光耦隔离器隔离处理,有效地保证信号的稳定性。显示仪表将HOCL电压信号处理后与温度信号、PH值进行补偿、计算,*终显示并输出测量溶液中的余氯含量。

  3 流通池

  由于余氯传感器要求测量溶液具有一定流速,所以流通池为余氯传感器提供一个安全、稳定的测试空间。

  流通池独立于管网之外,为传感器专用安装设备。



余氯分析仪*安装与调试说明




  1机械部分

  本产品显示仪表为盘装式安装,请按开孔尺寸进行开孔安装(详见图2)。出厂前,我们已将传感器与流通池安装完毕,您只需将流通池固定即可,首先需要一个水平固定板,按图3 开孔尺寸,在固定板上开流通池需垂直放置,将连接PU管按进水、出水口进行连接。此时即可通水测试,如无渗漏即可进行下一步操作。

  2电气部分

  请按接线端子说明进行连接,其中(详见图4、图5):

  1.+9V 传感器电源——传感器Vcc(白色)

  2.com——传感器地线Gnd(棕色)

  3.温度输入信号——传感器VT(绿色)

  4.余氯输入信号——传感器VHOCl(黄色)

  5.4-20mA 信号输出+

  6.4-20mA 信号输出-

  10.GND

  11.220V AC L

  12.220V AC N

  DAW501余氯在线显示仪注意:

  (1)请不要剪短原配电极线

  (3)电极线与电源分开,不要捆绑在一起

  3 水合

  水路开通后,先将传感器不通电情况下进行至少1小时的水合。一般传感器在**次水合之后的响应时

  间可能要长一些,一般在半个小时左右。每次当传感器被晾干后,*少需要一小时去水合。

  4通电

  将显示仪通电,此时观察显示屏,正常显示应为“DAW 240”,如无显示,请检查电源是否连接正确。

  此时传感器并未通电,当显示仪工作正常时,即可开始测量溶液。

  ※注意:传感器在通电时必须放置于水中,否则会缩短传感器使用寿命,甚至损坏传感器!如现场出

  现断水情况,请关闭本产品电源,以免发生损坏。

  5测量

  通电完成后,显示屏会显示当前的余氯值和温度值,但此时的显示值并不能作为参考值,等待1分钟后,

  方可准确的显示出当前水中的余氯和温度变化情况。当您需要对零点、斜率、PH值进行调解时,可按

  “操作说明”进行设置。

  ※注意:本产品出厂前已经经过标定设置,无需调节即可使用,如无特殊要求,请勿随意调节零点与

  斜率,以防对影响测量。

  DAW501余氯在线显示仪



余氯分析仪*操作说明




  一.按键定义

  “ON/OFF”键:传感器电源开关

  “ENT” 键:确认键

  “↑、↓”键:上下调节

  二.操作说明

  显示仪通电后,按“ON/OFF”键,给传感器供电,此时屏幕显示即时余氯值与温度值,但此时的显示值并

  不能作为参考值,等待1分钟后,方可准确的显示出当前水中的余氯和温度变化情况。菜单设置说明:

  1 进入菜单

  在开机正常显示状态下按“↓”5 秒,进入参数设置状态,显示“str”,按“ENT”确认,进入余氯零

  点设置状态。

  2 余氯零点设置

  余氯零点设置可以重新设置输入余氯的零点值。显示“CL1”,按“↑”“↓”改变参数(范围2.40~2.60)。

  按“ENT”确认,进入余氯斜率设置状态。

  3 余氯斜率设置

  余氯斜率设置可以重新设置输入余氯的斜率值。显示“CL2”,按“↑”“↓”改变参数(范围200~500)。

  按“ENT”确认,进入余氯偏置设置状态。

  4 余氯偏置设置(慎用)

  余氯偏置设置可以更改当前显示的余氯值,通过此项校正,可以更精确的显示输出单点的余氯值。显

  示“CL3”,按“↑”“↓”改变参数(范围-0.30~+0.30PPM)。按“ENT”确认,进入温度零点设置状

  态。

  5 温度零点设置

  温度零点设置可以重新设置输入温度的零点值。显示“t1”,按“↑”“↓”改变参数(范围1.60~2.00)。

  按“ENT”确认,进入温度斜率设置状态。

  6 温度斜率设置

  温度斜率设置可以重新设置输入温度的斜率值。显示“t2”,按“↑”“↓”改变参数(范围10.0~20.0)。

  按“ENT”确认,进入温度偏置设置状态。

  7 温度偏值设置(慎用)

  温度偏置设置可以更改当前显示的温度值,通过此项校正,可以更精确的显示单点的温度值。显示“t3”,

  按“↑”“↓”改变参数(范围-2.00~+2.00℃)。按“ENT”确认,进入PH 值设置状态。

  8 PH手动补偿设置

  PH 值设置的作用是将当前溶液的PH 值作为计算参数输入到仪表中,使仪表显示输出的余氯值更为精

  确。PH 默认值为7.5。显示“PH”,按“↑”“↓”改变参数(范围6.0~9.0)。按“ENT”确认并保存

  所设置的参数,返回正常显示状态。

  ※注一:不进行第8步操作,所设置的参数不保存,断电重新开机后新设置的参数将消失。

  ※注二:余氯偏置设置及温度偏置设置为**设置选项,请在专业人员指导下进行操作!

  DAW501余氯在线显示仪



余氯分析仪*设备维护




  1传感器部分

  传感器的使用寿命在很大程度上取决于使用过程中的保养与维护,在本产品的长期使用过程中,请保

  证检测水的正常流量,与水质的清洁,保证传感器的正常工作。

  2显示仪部分

  显示仪为电子设备,不合适的使用环境可能造成变送器损坏。

  — 仪表处于60℃以上的环境中使用,会造成仪表损坏

  — 不正确的电源或者电源波动会造成仪表损坏

  — 仪表被碰撞或跌落会造成仪表损坏

  — 潮湿、腐蚀与空气污染会造成仪表损坏

  定期检查仪表工作状态是否正常,定期检查面板及端子、开关、旋钮等是否脏污,必要时清洁、吹扫干净。

  3流通池部分

  如测量溶液含杂质,需定期检查流通池出入口是否有污垢,需及时清理防止堵塞。

  4恢复出厂默认值

  如无法确认设置值是否正确,或要恢复出厂默认值,请按以下步骤恢复出厂默认值:在开机正常显示

  状态下按“↑”5 秒,进入参数恢复状态,显示“rom ,OFF”。按“↑”,进行参数恢复,显示“rom ,ON”,

  按“ENT”确认,参数恢复完成并返回正常显示状态。按“↓”,不进行参数恢复,显示“rom ,OFF”,按

  “ENT”确认,退出参数恢复状态返回正常显示状态。
