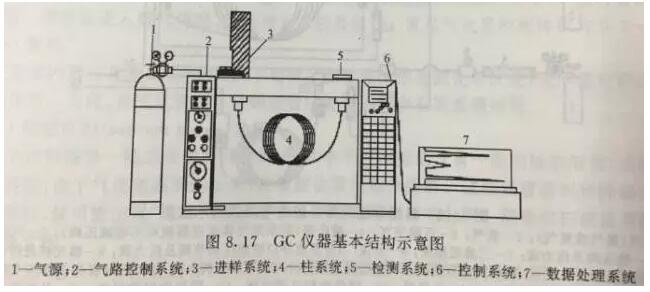

气相色谱仪GC的基本结构

点击: 次 时间:2016-09-13 11:26

一、气相色谱仪气路系统

构成:气源、气路控制系统

包括载气和检测器所用气体的气源(氮气、氦气、氢气、压缩空气等的高压钢瓶和/或气体发生器,气流管线)以及气体净化和气流控制装置。

二、进样系统

构成:进样口结构与技术指标、常用GC进样方式。

其作用是有效地将样品导入色谱柱进行分离,如,自动进样器、进样阀、各种进样口(如,填充柱进样口、分流/不分流进样口、冷柱上进样口、程序升温进样口等),以及顶空进样器、吹扫——捕集进样器等辅助进样装置。

注:对于进样方式的选择与操作问题,

首先,要注意样品的稳定性。对于热稳定样品,要优先选择分流/不分流进样口。

其次,要知道进样口对峰展宽的影响。对于填充柱来说,这个问题可以忽略,而对于分离效率极高的毛细管柱,柱内峰展宽远比填充柱小,故进样口或进样技术的影响就是必须考虑的问题。

三、色谱柱系统

包括:精确控温的柱加热箱、色谱柱,以及与进样口和检测器的接头,其中,色谱柱本身的性能是分离成败的关键。

色谱柱通常有玻璃、石英或不锈钢制成的圆管,管内装有固定相。根据分离机理可以将色谱柱分为气液色谱柱和气固色谱柱。前者柱内装有固体吸附剂,后者则装有表面涂敷了固定液的固体颗粒(载体),或者柱内表面涂敷有固定液。

填充柱则由管材、载体、固定液等组成。

四、检测系统

用各种检测器监测色谱柱的流出物,并将检测到的信号转换为可被记录仪处理的电压信号,或者由计算机处理的数字信号。

常见的有热导检测器(TCD)、火焰离子化检测器(FID)、氮磷检测器(NPD)、电子俘获检测器(ECD)、火焰光度检测器(FPD)、质谱检测器(MSD)、原子发射光谱检测器(AED)等。

如果说色谱柱是色谱分离的心脏,那么,检测器就是色谱仪的眼睛。无论色谱分离的效果有多么好,若没有好的检测器就“看”不到分离结果。因此,高灵敏度、高选择性的检测器一直是色谱仪发展的关键技术。

五、数据处理系统及控制系统

数据处理系统对GC原始数据进行处理,画出色谱图,并获得相应的定性、定量数据。虽然,对分离和检测没有直接的贡献,但分离效果的好坏、检测器性能如何,都要通过数据反映出来。分离优化、方法的开发都要以数据为依据,而最后的分析结果也必须用数据来表示。因此,数据分离优化、方法的开发都要以数据为依据,而最后的分析结果也必须用数据来表示。
